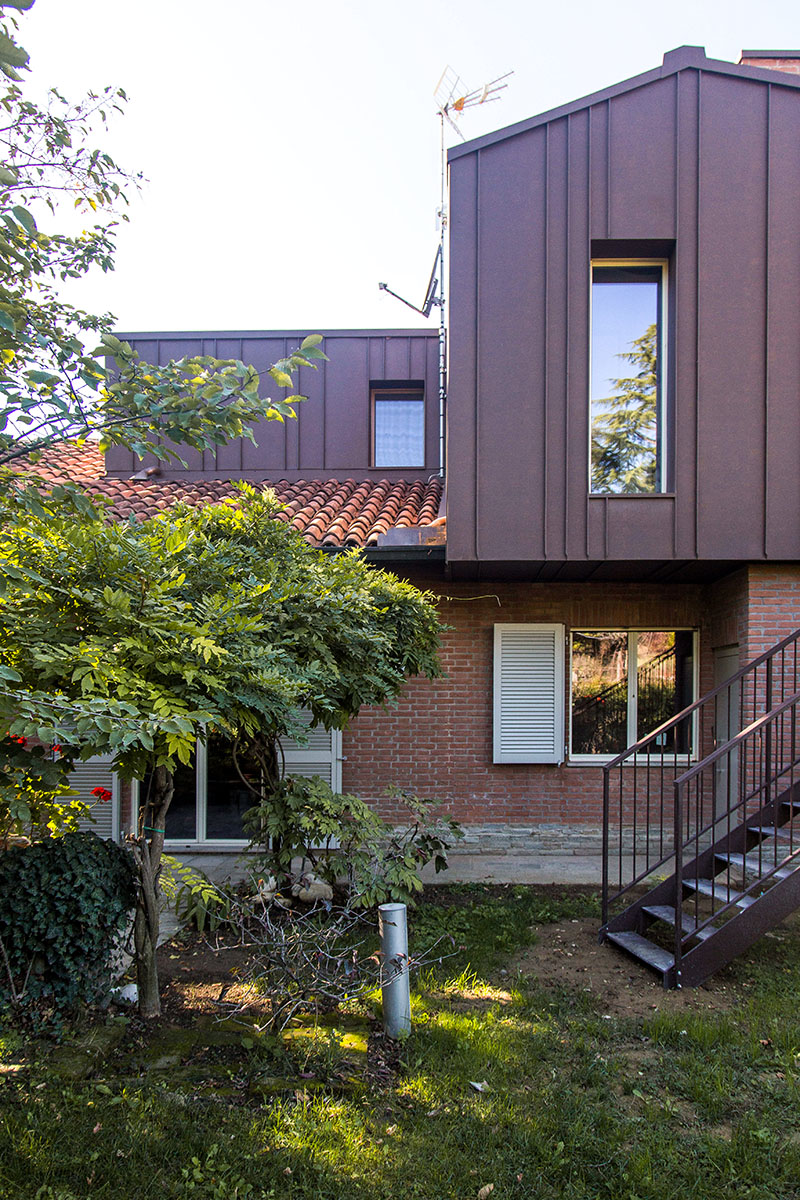

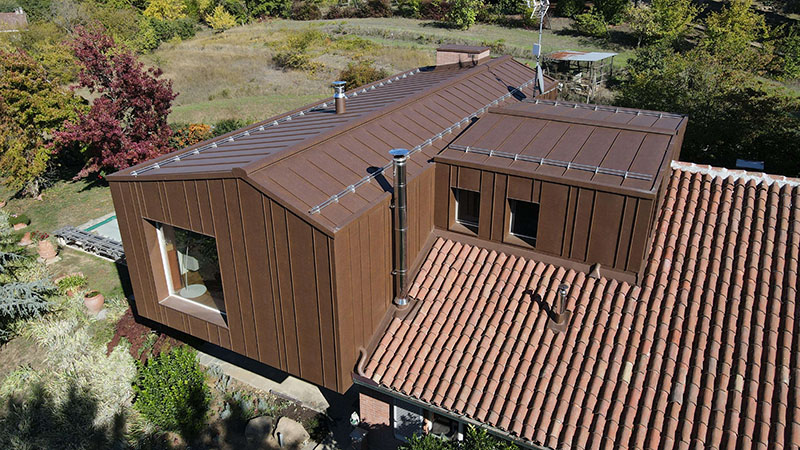

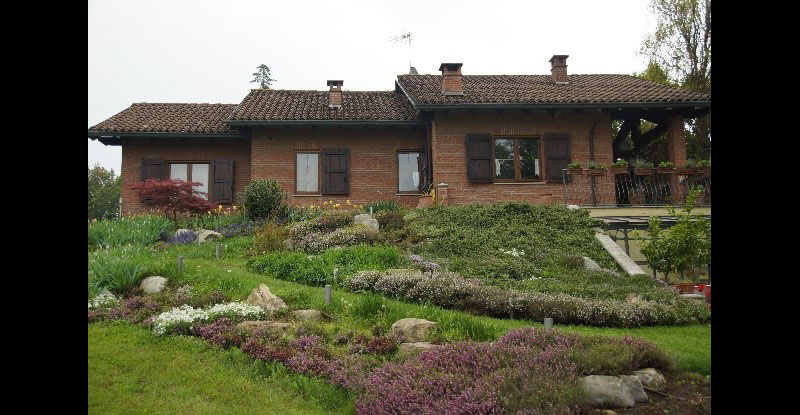

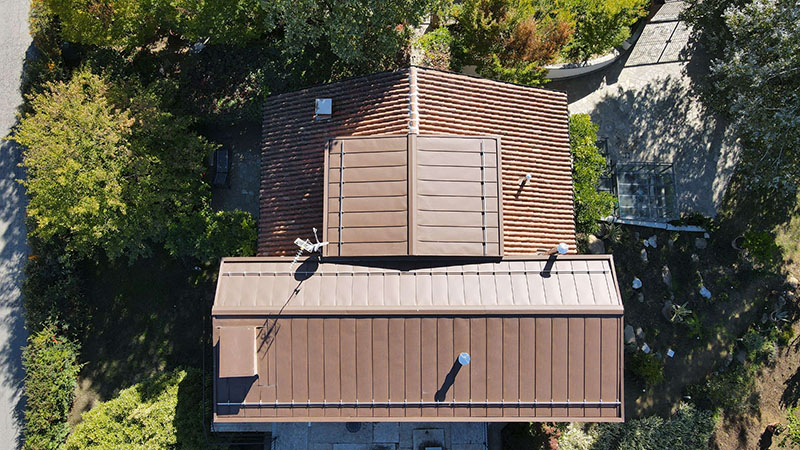

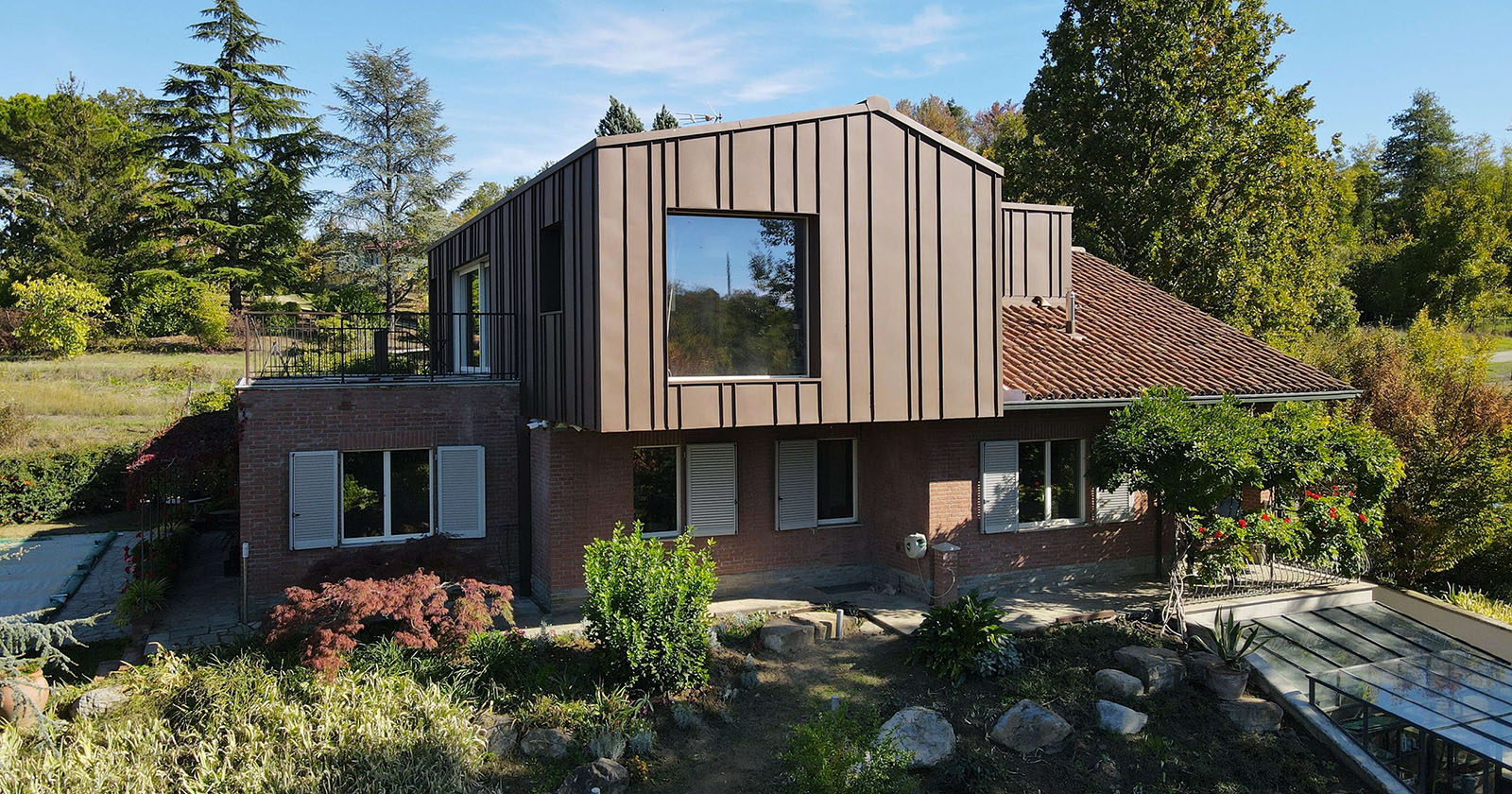

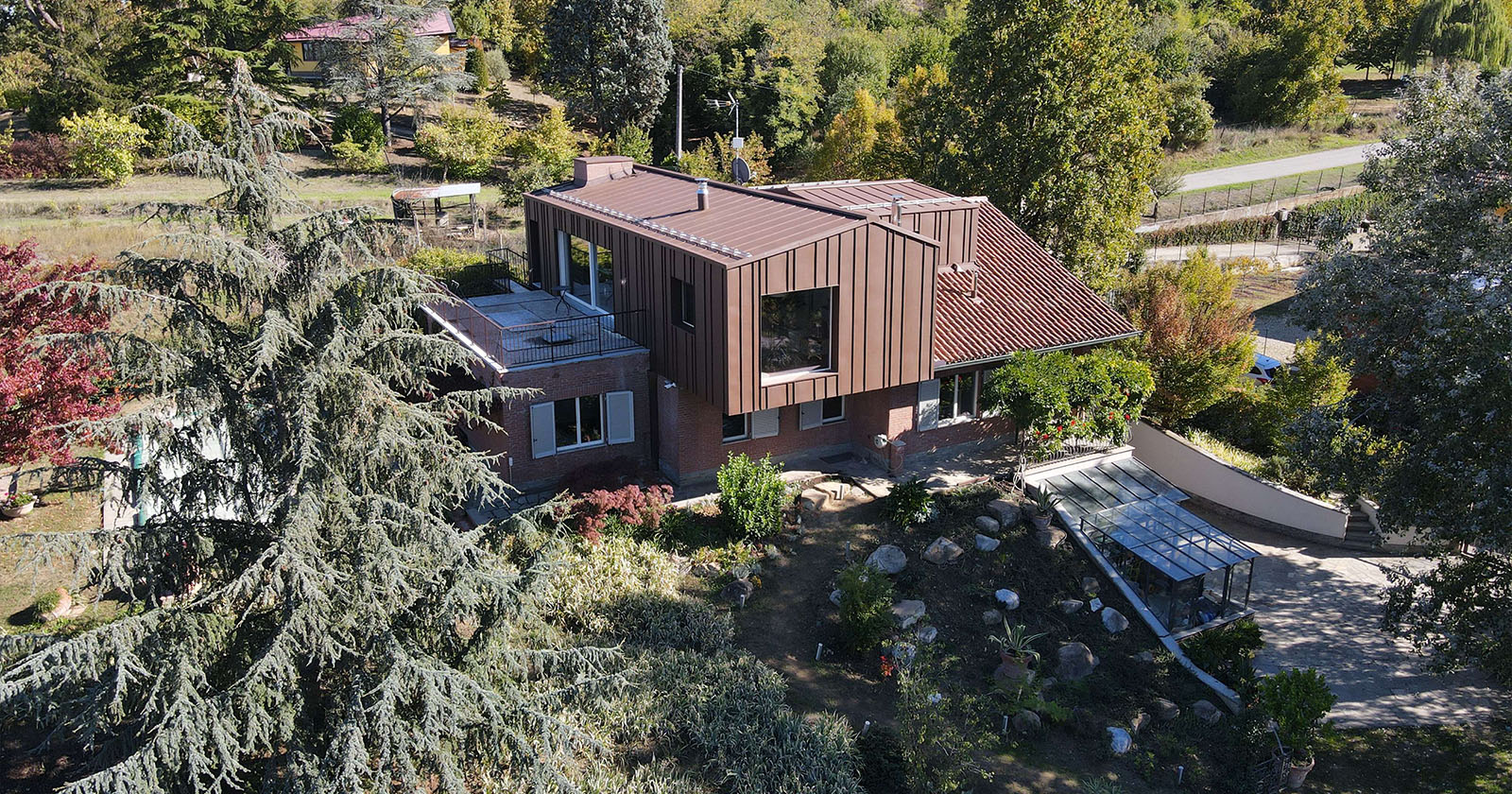

Una villa sulle pendici delle colline del Monferrato risalente alla metà degli anni ‘80 è stata oggetto di un intervento di ampliamento: al corpo di fabbrica esistente, caratterizzato da un linguaggio architettonico prettamente tradizionale, con pareti perimetrali in mattoni faccia a vista e manto di copertura in coppi, è stato aggiunto un volume sopraelevato rivestito in lamiera aggraffata, che reinterpreta in chiave moderna le finiture originarie.
L’intervento ha preso le mosse dall’esigenza di aumentare i volumi abitativi per accogliere un secondo nucleo familiare e, al tempo stesso, gli spazi dell’edificio preesistente sono stati ridisegnati per rispondere alle mutate esigenze dei proprietari.
La progettazione architettonica è stata affidata allo Studio CMT degli architetti Carpani, Masoni e Tasso, mentre il progetto strutturale è stato curato dall’ingegner Fausto Daquarti, di 3I Engineering.
La struttura sopraelevata

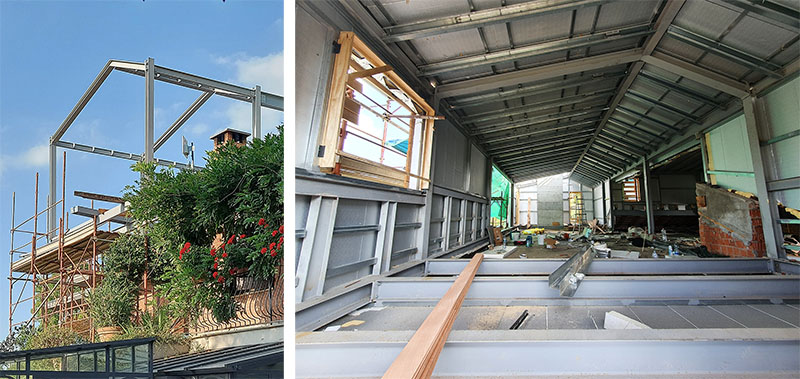

Per realizzare la sopraelevazione, gli ingegneri strutturali hanno scelto di operare totalmente a secco, partendo da una struttura in acciaio. Dopo la rimozione di una porzione di copertura esistente, è stato realizzato lo scheletro dell’ampliamento, utilizzando un’orditura primaria in travi IPE e HEA.

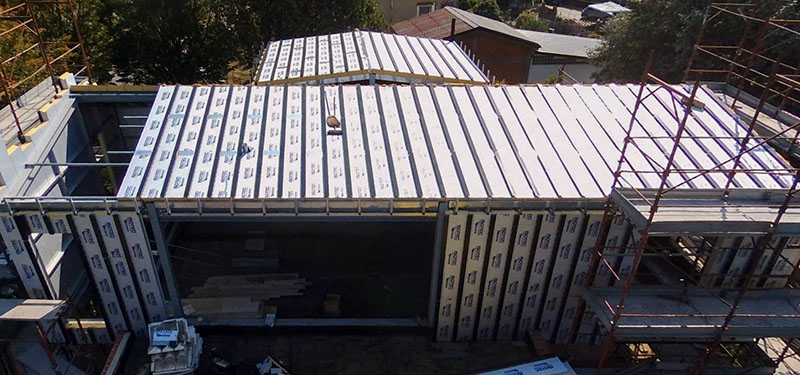

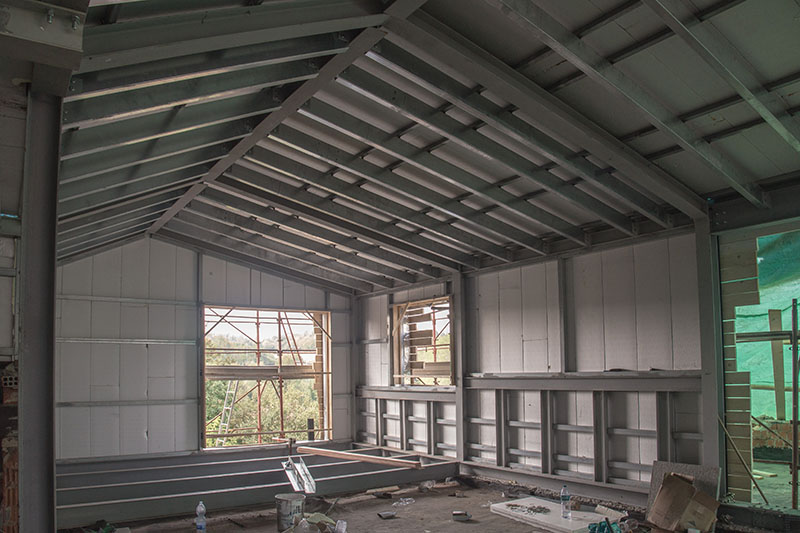

La struttura primaria è stata integrata con ulteriori montanti e traversi, posati con interasse di circa 60 cm, che hanno consentito la successiva installazione, sul lato esterno e tramite ancoraggio meccanico, dei pannelli Isotec Parete di spessore 120 mm e passo 400 mm, sia in parete che in copertura.
“La scelta di realizzare la sopraelevazione completamente a secco” spiega Francesco Daquarti, legale rappresentante di 3I Engineering “ è stata dettata dalla volontà di non gravare eccessivamente sulla struttura sottostante. Il sistema termoisolante ventilato Isotec Parete di Brianza Plastica, applicato come tamponamento direttamente sulla struttura discontinua in acciaio, è stato determinante per raggiungere gli obiettivi del progetto, integrando caratteristiche di leggerezza con prestazioni termiche importanti. Inoltre, la ventilazione naturale, che si attiva nell’intercapedine tra l’isolante e il rivestimento, contribuisce a migliorare il comportamento termico dell’edificio e massimizzare il comfort abitativo”.
Soluzione a secco personalizzata
I pannelli Isotec Parete utilizzati sull’intero nuovo involucro creano uno strato isolante continuo, portante e privo di ponti termici, in grado di accogliere tutti i tipi di rivestimento sia in copertura che in facciata.

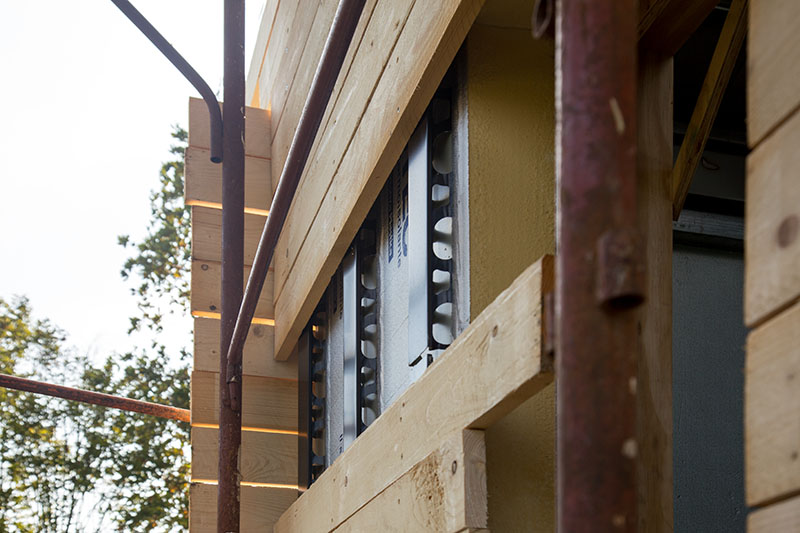

In questo caso, ai correntini scelti nella variante nera è stato fissato tramite viti autoperforanti, un tavolato in legno di abete (sp. 3 cm), per creare un piano continuo per il fissaggio del rivestimento metallico in alluminio aggraffato esterno.
La posa del sistema è stata eseguita dall’impresa 3I Building in una decina di giorni: la posa a secco si sposa con la pulizia e l’organizzazione del cantiere e le operazioni di taglio con strumenti comuni (flessibile a disco per la parte metallica e segaccio a lama rigida per la parte schiumata) hanno facilitato la posa. I pannelli Isotec Parete si accostano perfettamente grazie agli incastri laterali che agevolano le operazioni creando continuità dell’isolamento; i punti di giunzione tra i pannelli vengono poi sigillati con schiuma poliuretanica e nastrati con adesivo butilico.
Tra assito e lastra metallica sono stati posati un telo impermeabile traspirante e un telo antirombo. Sul lato interno, il pacchetto è stato completato con l’installazione di 16 cm di lana di roccia e da una doppia lastra in cartongesso come finitura interna. La stratigrafia completa presenta una trasmittanza U=0,094 W/m2K e uno sfasamento di 10 h 32’. Per l’ampliamento è stata conseguita la Classe Energetica A4+.
Il sistema Isotec Parete
I pannelli Isotec Parete sono costituiti da un’anima in poliuretano espanso rigido rivestito da una lamina di alluminio goffrato su entrambe le facce e dotato di un correntino metallico asolato a cui viene fissato il rivestimento esterno. Isotec Parete è un sistema composito a elevate prestazioni isolanti (conduttività termica dichiarata pari a 0,022 W/mK) ed è funzionale a creare, con un unico passaggio di posa, uno strato coibente continuo, la sottostruttura per l’ancoraggio del rivestimento e la camera di ventilazione dietro lo schermo avanzato. In questa opera il Sistema Isotec Parete è stato applicato sia in copertura che in facciata, dimostrando la sua grande versatilità e capacità di creare un isolamento continuo, omogeneo e duraturo su tutte le superfici disperdenti dell’involucro.
Scheda progetto
Villa privata – intervento di ampliamento
Luogo: Colline del Monferrato (AL)
Progettazione architettonica: Studio CMT – Carpani, Masoni e Tasso Architects
Progettazione strutturale: 3I Engineering – Fausto Daquarti
Direzione lavori: Fabio Savio
Coordinamento per la sicurezza: 3I Engineering – Fausto Daquarti
Impresa esecutrice: 3I Building
Isolamento copertura e facciata: Isotec Parete di Brianza Plastica – spessore 120 mm, passo 400 mm
Rivestimento copertura e facciata: lamiera metallica in nastro aggraffato
