salve a tutti, proviamo a realizzare una volta a crociera in Rhinoceros con pochi passaggi:

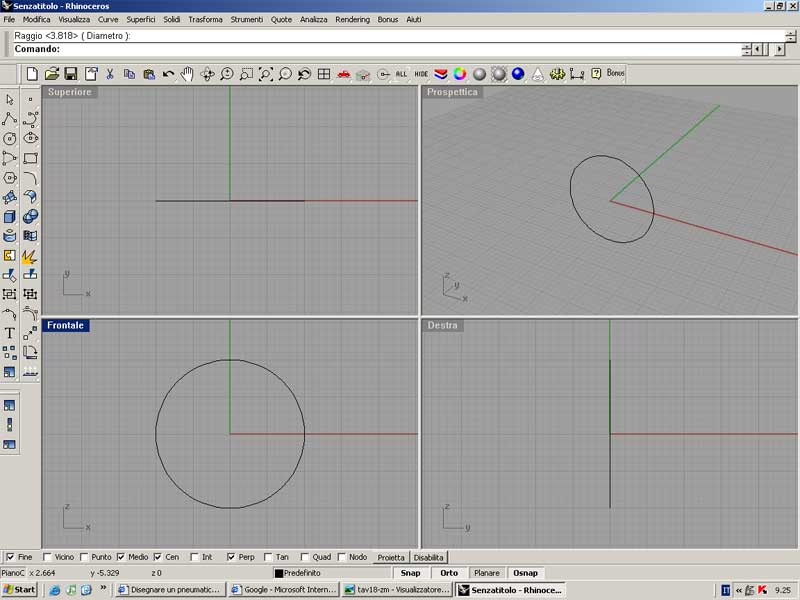

apriamo Rhinoceros e realizziamo un cerchio
come in figura 1

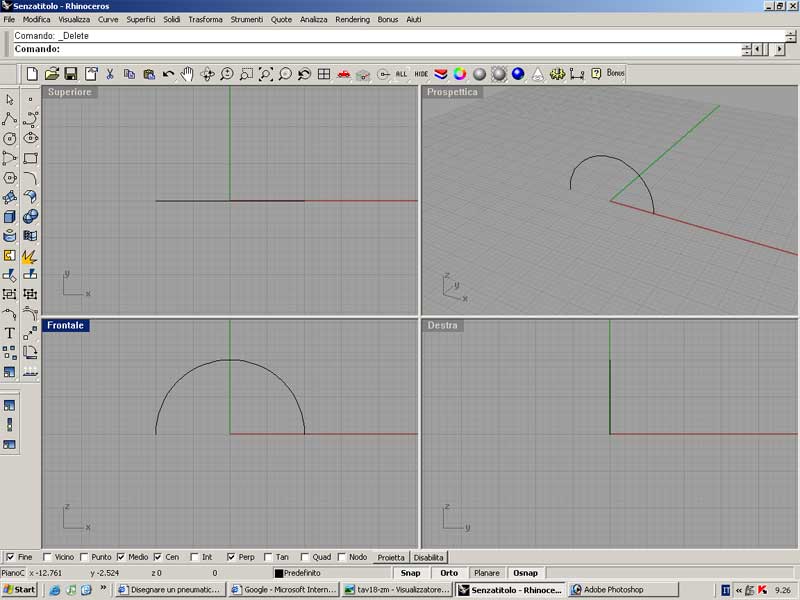

tiriamo una linea
al centro del cerchio e con lo strumento trim
tagliamo la parte inferiore del cerchio figura 2

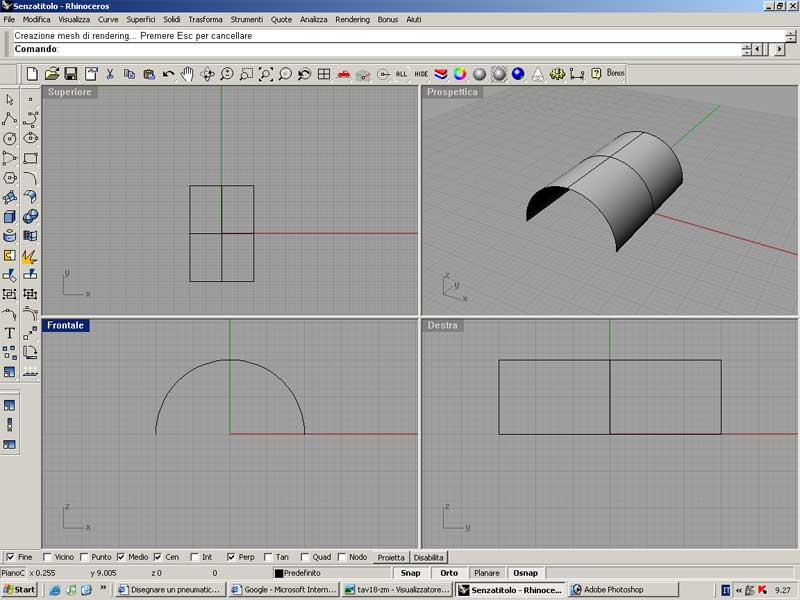

estrudiamo la curva
selezionando la modalità estrudi due lati

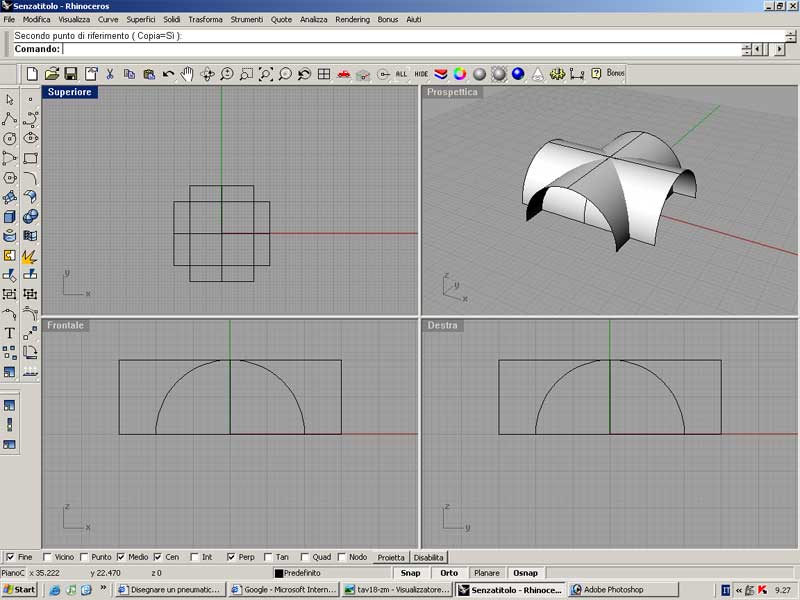

usiamo lo strumento ruota
e spuntiamo il comando copia (cosi ruoterà e copierà l’oggetto)
rotazione di 90¦ dal centro dell’oggetto
attivando lo snap intersezione realizziamo due linee tra gli incroci delle due botti (due linee a 45¦)

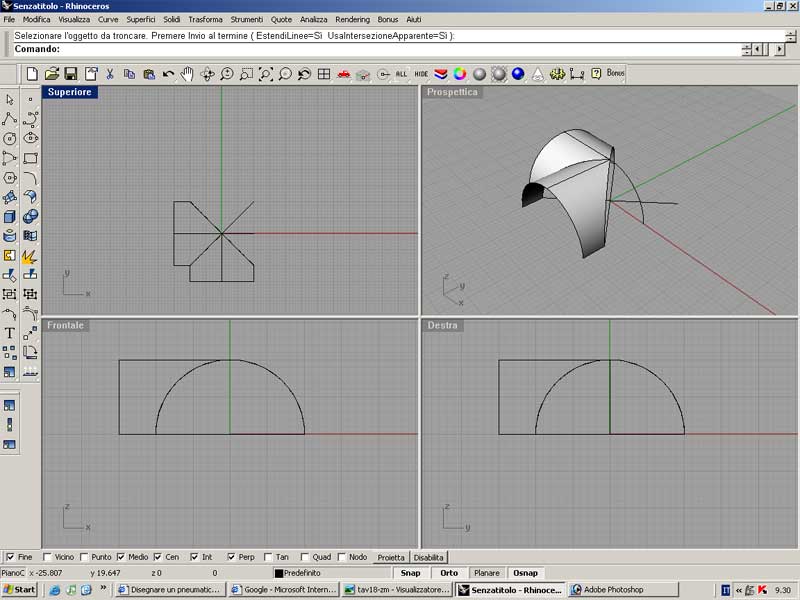

utilizziamo lo strumento trim
e tagliamo le parti sottostanti per ottenere l’immagine di seguito

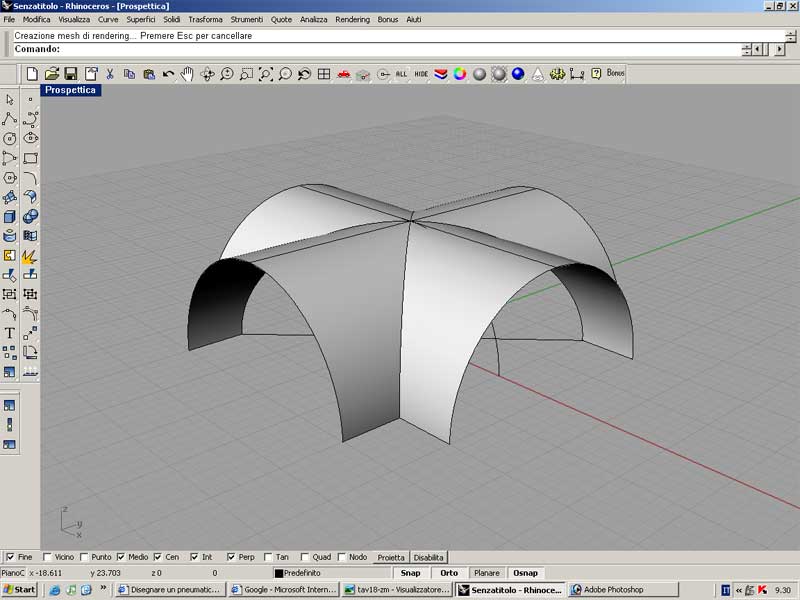

usiamo sempre lo strumento ruota e spuntiamo copia selezionando i due oggetti e ruotandoli rispetto al centro.
la volta a crociera sarà cosi completata
selezioniamo i 4 spicchi e digitiamo join
in maniera tale che diventino un unico oggetto
per esportarlo in AutoCAD selezioniamo l’oggetto unico ——>>> file——>>> esporta selezione—–>>>>salva in AutoCAD ed il gioco è fatto
ciao ciao e buona modellazione a tutti
nico
